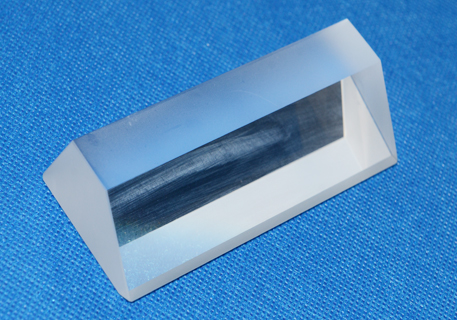

道威棱鏡是一種反轉圖像的反射棱鏡，在各種光學-機械系統中用于轉動成像。它主要應用于測量?jī)x器和光學設備。歐特光學可根據您的尺寸要求，進行配料，加工和鍍膜。有關詳情請聯系我們的銷售團隊。
180° 圖像旋轉
左旋性的圖像
用于圖像旋轉或轉移反射
從上圖可以看出通過道威棱鏡觀察圖像時，圖像呈現上下顛倒。而且旋轉道威棱鏡時，圖像的旋轉量為2倍。 用于需要旋轉調節圖像等的用途。
道威棱鏡的加工參數
| 材 料 | 石英、K9等光學玻璃 |
| 外形公差 | +/-0.05mm |
| 角度公差 | ±10秒 |
| 面 型 | λ/4@632.8nm |
| 光 潔 度 | 20/10 |
| 有效孔徑 | >90% |
| 鍍 膜 | 增透膜 |
經過精密加工，幾乎沒有光軸的偏離。
為了使像的口徑（A×B）完整，不產生缺損地精密設計·加工長度（D）。
另外備有可用于激光實驗等的面型精度λ/4型
