激光保護鏡片
激光保護鏡片(又名窗口片)，基材為K9或石英材料，本身為通明的，經過研磨、拋光、 鍍膜等工序細加工而成。首要用于激光切割中阻撓雜物飛濺，避免飛濺物損害鏡頭。雙面鍍 上高損害閾值(> 15J/cm2)的增透膜來削減反射，激光保護鏡片首要作用是保護聚集鏡頭， 阻撓飛濺物濺射到鏡...
高品質窗口片生產廠家
備有常規產品庫存 并接受批量定制
全國服務熱線
激光保護鏡片(又名窗口片)，基材為K9或石英材料，本身為通明的，經過研磨、拋光、 鍍膜等工序細加工而成。首要用于激光切割中阻撓雜物飛濺，避免飛濺物損害鏡頭。雙面鍍 上高損害閾值(> 15J/cm2)的增透膜來削減反射，激光保護鏡片首要作用是保護聚集鏡頭， 阻撓飛濺物濺射到鏡...
藍寶石作為一種優良濾波材料，在紫外、紅外、可見光波段都有良好的透波率（透波材料：能透過電磁波且?guī)缀醪桓淖冸姶挪ǖ男再|(zhì)和能量的材料）。它具有高強度、高硬度、耐高溫、耐磨擦、耐腐蝕，透光性能好、電絕緣性能優良等一系列優良的理化特性。藍寶石晶體因此，可廣泛用于航空航天儀器的紅外和紫外的...

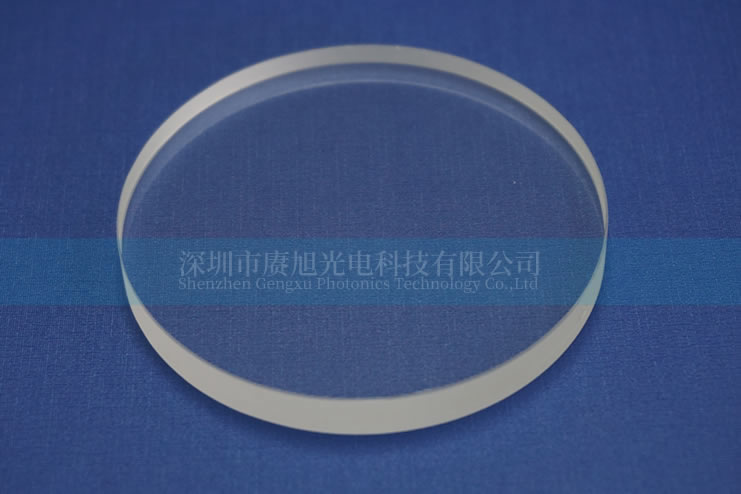

石英玻璃片是用二氧化硅制造的特種工業技術玻璃，是一種非常優良的基礎材料。具有一系列優良的物理、化學性能，他的光學性能有其獨到之處，它不僅透過遠紫外線，也可以透過可見光和近紅外光譜，是所有透紫外材料中最好的選擇。由于石英玻璃耐高溫，熱膨脹系數極小，化學穩定性好，氣泡、條紋、均勻性、...

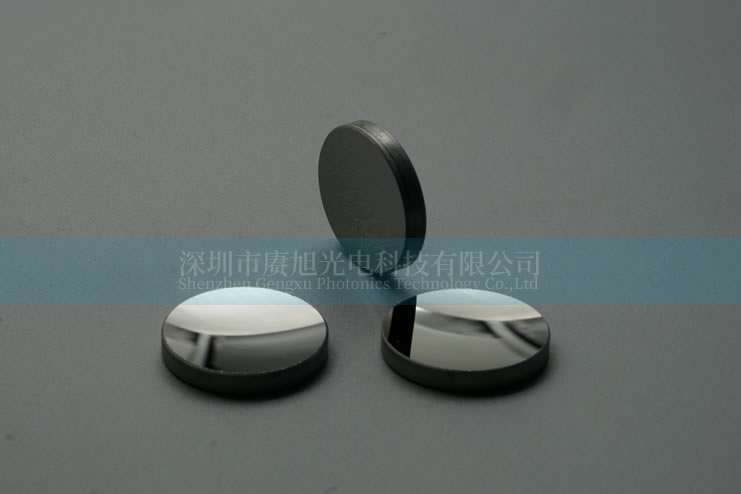

在3-5um范圍內，硅是制作高效紅外成像系統中光學鏡頭和光學窗口最常見的材料。硅具有高折射率(3-5um波段時約為3.4)，表面最小曲率和色差小的特性，在低功率成像系統中，通常不需要修整。硅窗口片主要用于國防兵器，熱成像儀，紅外測溫儀，夜視儀，衛星等。硅窗口片的一般光學指標參數質...
氟化鈣(CaF2)的透光范圍可以從真空紫外一直到中紅外，常用于紫外和紅外元件。輕微溶于水，耐熱沖擊性較差。CaF2平面光學加工指標：指標參考規格(可按要求定制)材料CaF2尺寸按客戶要求定制尺寸公差±0.05mm平行度<30′有效孔徑85%表面質量MIL40-20面形(Φ1...

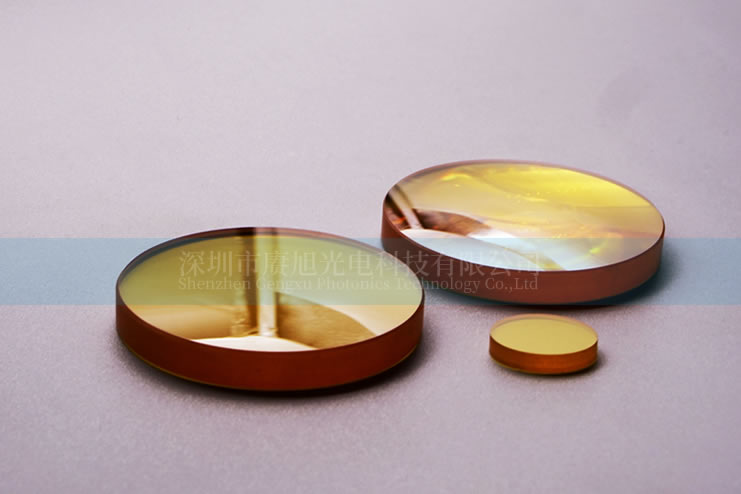

硒化鋅是一種很受歡迎的紅外材料，它的通光帶寬可從0.6-20微米。它對紅外光的吸收率低，并且可見光也可透過。以硒化鋅為材料制作的窗口、透鏡、棱鏡等，在紅外光學系統中應用非常廣泛。ZnSe平面光學加工指標：項目常規指標極限指標直徑1-200mm+/-0.11-200mm+/-0.1...
在2-12um范圍內，鍺是制作高效紅外成像系統中光學鏡頭和光學窗口最常用的材料。鍺具有高折射率(2-14um波段時約為4.0)、表面最小曲率和色差小的特性，在低功率成像系統中，通常不需要修正，主要用于國防兵器，熱成像儀，紅外測溫儀，夜視儀，衛星等行業。鍺窗口光學加工指標：項目常規...
窗口片應用在只允許光波穿過而不允許其它物質混合的兩種環境隔離中，被隔離的兩種環境的溫度、壓力、化學成分、相位或清潔度可能差別很大。江西歐特光學有限公司可以提供不同尺寸范圍和材料的窗口片，基底材料包括各種藍寶石、光學玻璃、K9、紫外熔石英、紅外熔石英以及氟化鈣(CaF2)、氟化鎂(MgF2)、硒化鋅(ZnSe)、鍺(Ge)、硅(Si)等晶體材料，并提供增透膜、高反膜、分光膜、金屬膜等各種光學鍍膜。寬帶增透膜可用于紫外、可見光、近紅外和中紅外波段。這些材質的光學窗口片我們有大量的現貨標準品，同時我們也可以根據您的具體需求為您量身定制光學窗口片。
| 參數 | 規格 |
| 材料 | N-BK7、CaF2、熔融石英、硒化鋅、Ge、藍寶石等 |
| 標準外徑 | 8.0,10,12.7,15,20,25.4,30,50.8 |
| 標準厚度 | 1.0,2.0,3.0,4.0 |
| 外徑公差 | +0.0/-0.1(常規),+0.0/-0.02(高精度) |
| 厚度公差 | ±0.1(常規),±0.01(高精度) |
| 通光孔徑 | >90%(常規),>100%(高精度) |
| 平行度 | 3分(常規),3妙(高精度) |
| 表面質量 | 60/40(常規),10/5(高精度) |
| 表面面型(每25mm@633nm) | λ/4(常規),λ/10(高精度) |
| 倒角 | <0.25mm×45° |
| 鍍膜 | 不鍍膜或增透膜,高反膜,部分反射面等 |
歐特光學提供的窗口片材料包括但不限于以下幾種：
| 材料 | 特征 | 應用 |
| BK7（K9） | 透光范圍:330-2100nm 折射率:1.5164@588nm 熱膨脹系數:7.5×10-6K 密度:2.52g/cm3 | 可見光和近紅外波段性能不錯，適合大多數應用。 |
| 融石英 | 透光范圍:185-2500nm 折射率:1.4858@308nm 熱膨脹系數:0.54×10-6K 密度:2.2g/cm3 | 在紫外和紅外波段都有較好性能，對于耐熱的環境也是一個不錯的選擇。 |
| 藍寶石 | 透光范圍:180nm-4500nm 折射率:1.755@1000nm 熱膨脹系數:8.4×10-6K 密度:3.98g/cm3 | 表面硬度高適合抗劃傷環境使用，具有很寬的透過范圍，可以做得很薄。 |
| 氟化鈣 | 透光范圍:170-7800nm 折射率:1.399@5000nm 熱膨脹系數:18.85×10-6K 密度:3.18g/cm3 | 同樣適合寬光譜使用，尤其適合紅外波段使用。 |
| 氟化鎂 | 透光范圍: 120-7000nm 折射率:1.376@700nm 熱膨脹系數:13.7×10-6K（13.7||a;8.48||c） 密度:3.17g/cm3 | 適合可見光、紅外光譜使用 |
| 硅單晶 | 透光范圍: 1200~7000nm 折射率:3.426@5000nm 熱膨脹系數:2.55×10-6K 密度:2.33g/cm3 | 適合近、中紅外光譜使用 |
| 鍺單晶 | 透光范圍: 2000~14000nm 折射率:4.003@10000nm 熱膨脹系數:5.5×10-6K 密度:5.33g/cm3 | 適合中、遠紅外光譜使用 |
| 硒化鋅 | 透光范圍: 550~19000nm 折射率:5.27@5000nm 熱膨脹系數:7.60×10-6K 密度:5.27g/cm3 | 適合紅外光譜使用 |
