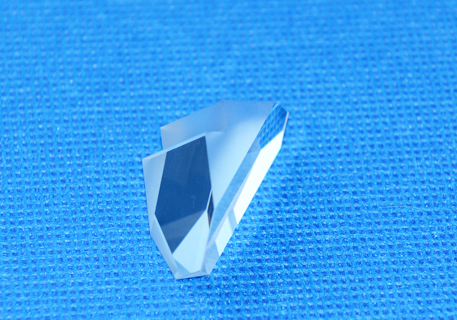

道威棱鏡在各種光機械系統中用作圖像旋轉器。它們是直角棱鏡的截?cái)嘈问?，并使用全?nèi)反射（TIR）產生從出射面出來的無偏差的反轉圖像。當棱鏡繞其光軸旋轉時，圖像將以棱鏡角速度的兩倍旋轉。由于棱鏡的長度約為高度的四倍，因此入射光必須平行或準直。 對于不能將斜邊保持足夠清潔以進行TIR的應用，可以在斜邊上應用金屬或電介質涂層。
產品的一般參數：
| 倒角 | Protective bevel as needed | 基底 | N-BK7 |
| 表面平整度 | λ/8 | 表面質量 | 40-20 |
| 材料 | K9、BK7、熔融石英等光學玻璃 |
| 尺寸公差 | ±0.05mm |
| 角度公差 | <1分 |
| 表面質量 | 60/40 |
| 通光孔徑 | >90% |
| 面形 | <λ/4（25mm）@633nm |
| 倒角 | 保護性<0.3mm×45° |
| 鍍膜 | AR HR 金屬膜 |
道威棱鏡有一個非常獨特的性能——如果您通過棱鏡觀察并繞縱軸旋轉，所形成的圖像旋轉角度將是您旋轉角度的兩倍。使用帶平行光的道威棱鏡，即可獲得最佳性能。 道威棱鏡的上表面為磨砂面，而最長長度則具有未開倒角的尺寸。道威棱鏡是不加涂層的、采用增透涂層的對角面，或是鍍鋁的對角面。鍍鋁膜的道威棱鏡，采用保護性鋁膜，并在對角面上涂黑漆，非常適合用于轉移反射?？蒛型轉彎入射激光光束。 當入射光線在對角面中心時，反射轉移了49mm或75mm。鍍鋁膜道威棱鏡可用于成像系統（視場小于維度A/維度C），以觀察相機后面的區域，或周圍的視角。也可以形成雙像，即使一邊被偏移。
