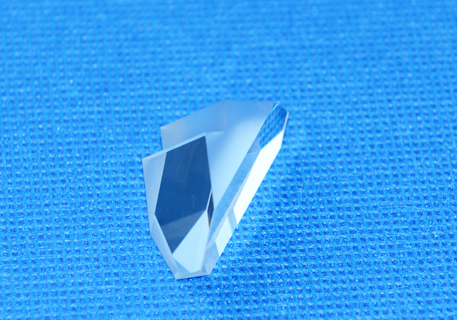

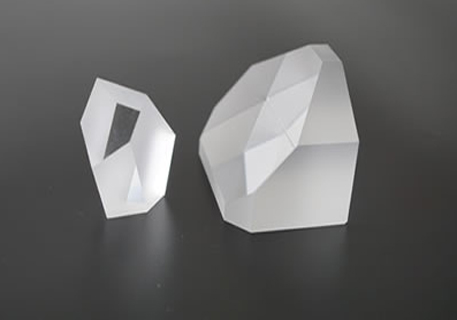

五角棱鏡是具有90°光線偏差及右旋性圖像的五面棱鏡。它可應用于指紋儀，水準儀，太陽能轉換器。我們可根據您的尺寸要求，進行配料，加工和鍍膜。有關詳情請聯系我們的銷售團隊。
通過鏡面的2次反射，使鏡面對稱的反射圖像變換為與物體相同的正立圖像。
在照相機進化為數碼相機之前，為了使圖像不形成鏡面對稱，使用五角棱鏡將物體發出的光線直角偏轉。 也作為激光噴墨器的直角標準使用。
即使進入棱鏡的入射角有些改變，相對入射光線總是以90°射出。
與使用2個反射鏡相比，使用棱鏡的內部反射不會產生角度的偏離，整體結構緊湊。
五角棱鏡加工參數
| 材質 | 可根據客戶需求定制 |
| 基材面型精度 | λ/4 |
| 角度精度 | 3″～5′ |
| 表面質量 | 40-20 |
| 鍍膜 | 鋁膜＋黑漆 MgF2單層防反射膜 |
| 有效直徑 | A尺寸90%的正方形內切圓 |
五角棱鏡的主要特點：
-材質BK7玻璃
-90°±1弧分偏差
-無旋轉，反向光束或圖像
-在通光孔徑上<λ/10@632.8nm表面平整度
-輸入和輸出面上的反射鍍膜，定制材料和尺寸，可根據要求提供
五角棱鏡的主要應用：
-光束轉向
-光學系統對準
